ファイアーボール ヴィネット 14

スギ花粉も、すこしピーク過ぎたかな・・・?




さて、話題は一度電飾に戻ります。




前回、タイムキーパーの電飾が完了。予定していたすべての電飾が完了いたしましたので、スイッチと電池ボックスを取り付けます。

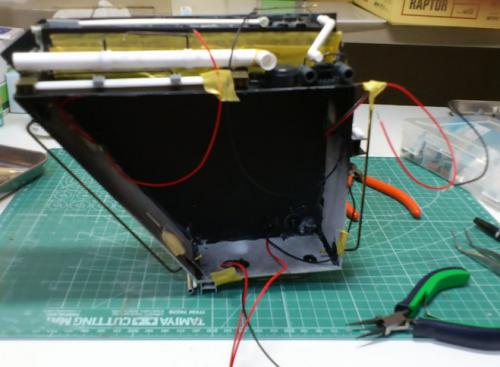

ベース裏はこんな感じ。



天井照明・床下照明・メンテナンスボックスからの3系統の配線が来ています。




これを・・・

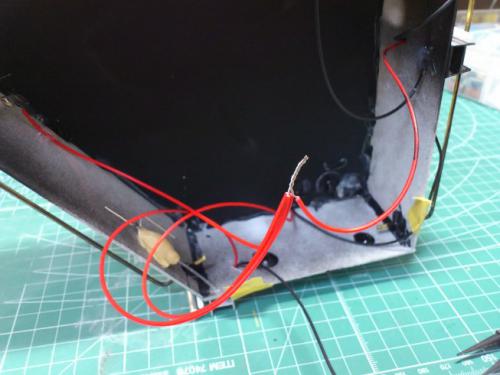

プラス・マイナスそれぞれ一本づつになるよう結線いたします。

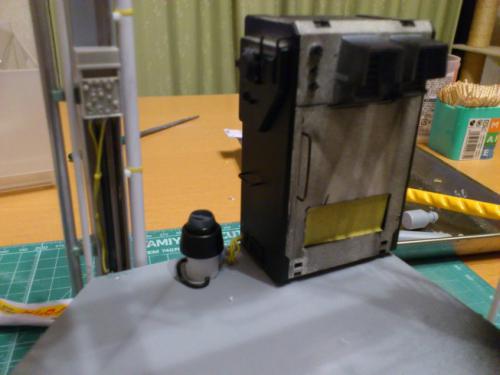

ここでスイッチ登場。

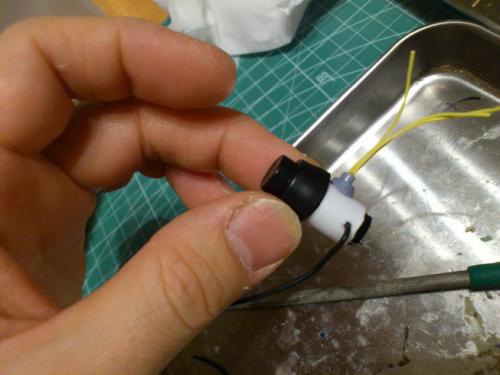

プッシュボタン式のスイッチであります。プラパイプに挿入し、コード類でデコレート。







あたかも工場内の機械の一つのような感じでスイッチを紛れ込ませておきます。





ここで重要事項!




プッシュボタンスイッチには、「モーメンタリー」と「オルタネイト」の2種類があります。



「モーメンタリー」はゲームのボタンみたいに押している間だけオンになるタイプ。



電飾なんかに使うには、押すたびにオン/オフが切り替わる「オルタネイト」方式が向いてます。



私はそれを知らずに「モーメンタリー」を10個も通販購入してしまいましたよ・・・orz

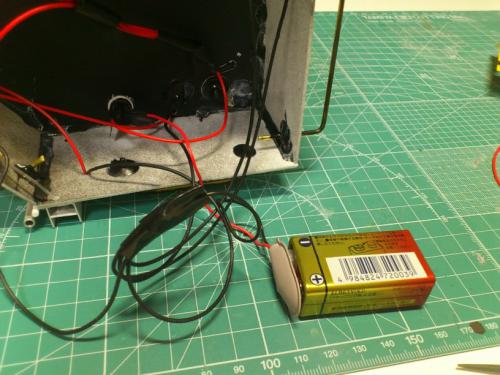

あとは、結線して一本づつにまとめた配線を、スイッチと電池ボックスにハンダづけいたします。

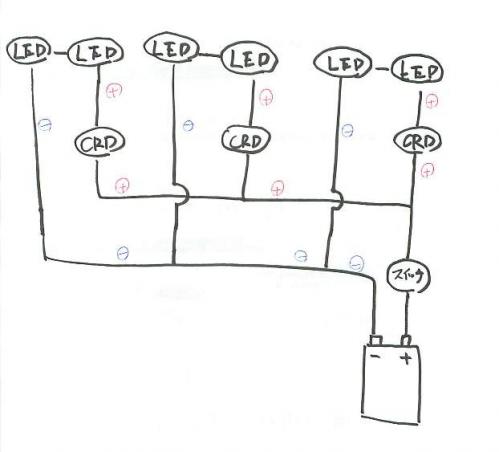

こんな感じで、電池から最初のLEDに向かう+配線の間にスイッチを取り付けました。



さ~、後はいよいよ塗装ですよ~!
